Камеры сгорания с
непрерывной детонацией

Идея камеры сгорания с непрерывной детонацией предложена в 1959 г. академиком АН СССР Б.В. Войцеховским [2]. Непрерывно-детонационная камера сгорания (НДКС) представляет собой кольцевой канал, образованный стенками двух коаксиальных цилиндров. Если на днище кольцевого канала поместить смесительную головку, а другой конец канала оборудовать реактивным соплом, то получится проточный кольцевой реактивный двигатель. Детонационное горение в такой камере можно организовать, сжигая топливную смесь, подаваемую  через смесительную головку, в детонационной волне, непрерывно циркулирующей  над днищем. При этом в детонационной волне будет сгорать топливная смесь, вновь поступившая в камеру сгорания за время одного оборота волны по окружности кольцевого канала. Частота вращения волны в камере сгорания диаметром около 300 мм будет иметь величину порядка 105 об/мин и выше. К достоинствам таких камер сгорания относят: (1) простоту конструкции; (2) однократное зажигание; (3) квазистационарное истечение продуктов детонации; (4) высокую частоту циклов (килогерцы); (5) короткую камеру сгорания; (6) низкий уровень эмиссии вредных веществ (NO, CO и др.); (7) низкий уровень шума и вибраций. К недостаткам таких камер относят: (1) необходимость компрессора или турбонасосного агрегата; (2) ограниченность управления; (3) сложность масштабирования; (4) сложность охлаждения.

Крупные инвестиции в НИОКР и ОКР по этой тематике в США начались сравнительно недавно: 3–5 лет назад (ВВС, ВМФ, НАСА, корпорации аэрокосмической отрасли). Судя по открытым публикациям, в Японии, Китае, Франции, Польше и Корее в настоящее время очень широко развернуты работы по проектированию таких камер сгорания с помощью методов вычислительной газовой динамики. В Российской Федерации исследования в этом направлении наиболее активно проводятся в НП «Центр ИДГ» и в ИГиЛ СО РАН.

Важнейшие достижения в этой области науки и техники перечислены ниже. В 2012 г. специалисты фирм Pratt & Whitney и Rocketdyne (США) опубликовали результаты испытаний экспериментального ракетного двигателя модульной конструкции с заменяемыми форсунками для подачи топливных компонентов и с заменяемыми соплами. Проведены сотни огневых испытаний с использованием разных топливных пар: водород – кислород, метан – кислород, этан – кислород и др. На основе испытаний построены карты устойчивых рабочих режимов двигателя с одной, двумя и более детонационными волнами, циркулирующими над днищем камеры. Исследованы различные способы зажигания и поддержания детонации. Максимальное время работы двигателя, достигнутое в опытах с водяным охлаждением стенок камеры, составило 20 с. Сообщается, что это время ограничивалось только запасом топливных компонентов, но не тепловым состоянием стенок. Польские специалисты совместно с европейскими партнерами работают над созданием непрерывно-детонационной камеры сгорания для вертолетного двигателя. Им удалось создать камеру сгорания, устойчиво работающую в режиме непрерывной детонации в течение 2 с на смеси водорода с воздухом и керосина с воздухом в компоновке с компрессором двигателя ГТД350 советского производства. В 2011-2012 г.г. в Институте гидродинамики СО РАН экспериментально зарегистрирован процесс непрерывно-детонационного горения гетерогенной смеси микронных частиц древесного угля с воздухом в дисковой камере сгорания диаметром 500 мм. До этого в ИГиЛ СО РАН были успешно проведены эксперименты с кратковременной (до 1–2 с) регистрацией непрерывной детонации воздушных смесей водорода и ацетилена, а также  кислородных смесей ряда индивидуальных углеводородов. В 2010–2012 г.г. в Центре ИДГ с использованием уникальных вычислительных технологий созданы основы проектирования непрерывно-детонационных камер сгорания как для ракетных, так и для воздушно-реактивных двигателей и впервые расчетным способом воспроизведены результаты экспериментов при работе камеры с раздельной подачей топливных компонентов (водорода и воздуха). Кроме того, в 2013 г. в НП «Центр ИДГ» спроектирована, изготовлена и испытана непрерывно-детонационная кольцевая камера сгорания диаметром 400 мм, шириной зазора 30 мм и высотой 300 мм, предназначенная для выполнения программы исследований, направленных на экспериментальное доказательство энергоэффективности непрерывно-детонационного горения топливно-воздушных смесей.

Важнейшая проблема, с которой сталкиваются разработчики при создании непрерывно-детонационных камер сгорания, работающих на штатном топливе – та же, что и для импульсно-детонационных камер сгорания, т.е. низкая детонационная способность таких топлив в воздухе. Другая важная проблема – снижение потерь давления при подаче топливных компонентов в камеру сгорания, чтобы обеспечить повышение полного давления в камере. Еще одна проблема – охлаждение камеры. В настоящее время способы преодоления этих проблем изучаются.

Большинство отечественных и зарубежных экспертов считают, что обе обсуждаемые схемы организации детонационного цикла являются перспективными как для ракетных, так и для воздушно-реактивных двигателей. Никаких фундаментальных ограничений для практической реализации этих схем не существует. Основные риски на пути создания камер сгорания нового типа связаны с решением инженерных проблем.
Варианты конструкций и способы организации рабочего процесса в импульсно-детонационных и непрерывно-детонационных камерах сгорания защищены многочисленными отечественными и зарубежными патентами (сотни патентов). Главный недостаток патентов – замалчивание или практически неприемлемое (по разным причинам) решение основной проблемы реализации детонационного цикла – проблемы низкой детонационной способности штатных топлив (керосин, бензин, дизтопливо, природный газ) в воздухе. Предлагаемые практически неприемлемые решения этой проблемы заключаются в использовании предварительной тепловой или химической подготовки топлива перед подачей в камеру сгорания, использование активных добавок, включая кислород, или использование специальных топлив с высокой детонационной способностью. Применительно к двигателям, использующим активные (самовоспламеняющиеся) топливные компоненты, эта проблема не стоит, однако остаются актуальными проблемы их безопасной эксплуатации.

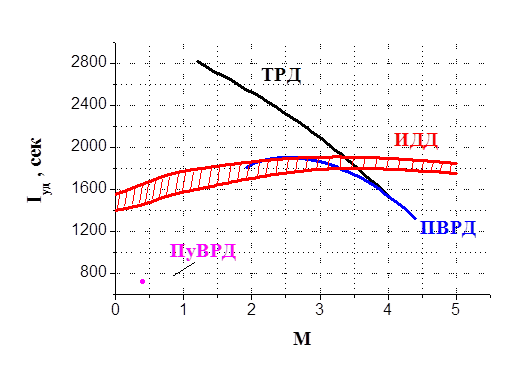

Рис. 1: Сравнение удельных импульсов воздушно-реактивных двигателей: ТРД [4], ПВРД [4], ПуВРД и ИДД [5, 6]

Применение импульсно-детонационных камер сгорания, в основном, ориентировано на замену существующих камер сгорания в таких воздушно-реактивных силовых установках как ПВРД и ПуВРД. Дело в том, что по такой важной характеристике двигателя, как удельный импульс, ИДД, перекрывая весь диапазон скоростей полета от 0 до числа Маха М = 5, теоретически обладает удельным импульсом, сравнимым (при числе Маха полета М от 2.0 до 3.5) с ПВРД и существенно превышающим удельный импульс ПВРД при числе Маха полета М от 0 до 2 и от 3.5 до 5 (рис. 1). Что касается ПуВРД, то его удельный импульс при дозвуковых скоростях полета почти в 2 раза меньше, чем у ИДД. Данные по удельному импульсу для ПВРД заимствованы из [4], где проведены одномерные расчеты характеристик идеальных ПВРД, работающих на керосино-воздушной смеси с коэффициентом избытка горючего 0.7. Данные по удельному импульсу воздушно-реактивных ИДД заимствованы из статей [5, 6], где проведены многомерные расчеты тяговых характеристик ИДД в условиях полета с дозвуковыми и сверхзвуковыми скоростями на разных высотах. Отметим, что в отличие от расчетов [4] расчеты в [5, 6] проведены с учетом потерь, вызванных диссипативными процессами (турбулентность, вязкость, ударные волны и др.).

Для сравнения на рис. 1 представлены результаты расчетов [4] для идеального турбореактивного двигателя (ТРД). Видно, что ИДД уступает идеальному ТРД по удельному импульсу при числах Маха полета до 3.5, однако превосходит ТРД по этому показателю при М > 3.5. Таким образом, при М > 3.5 и ПВРД, и ТРД уступают воздушно-реактивным ИДД по удельному импульсу, и это делает ИДД весьма перспективным. Что касается низких сверхзвуковых и дозвуковых скоростей полета, то ИДД, уступая ТРД по удельному импульсу, все же может считаться перспективным ввиду необычайной простоты конструкции и дешевизны, что крайне важно для одноразовых приложений (средства доставки, мишени и др.).

Наличие «скважности» в тяге, создаваемой такими камерами, делает их малопригодными для маршевых жидкостных ракетных двигателей (ЖРД). Тем не менее, запатентованы схемы импульсно-детонационных ЖРД многотрубной конструкции с низкой скважностью тяги. Кроме того, такие силовые установки могут применяться в качестве двигателей для коррекции орбиты и орбитальных перемещений искусственных спутников Земли и иметь множество других приложений.

Применение непрерывно-детонационных камер сгорания, в основном, ориентировано на замену существующих камер сгорания в ЖРД и ГТД.
